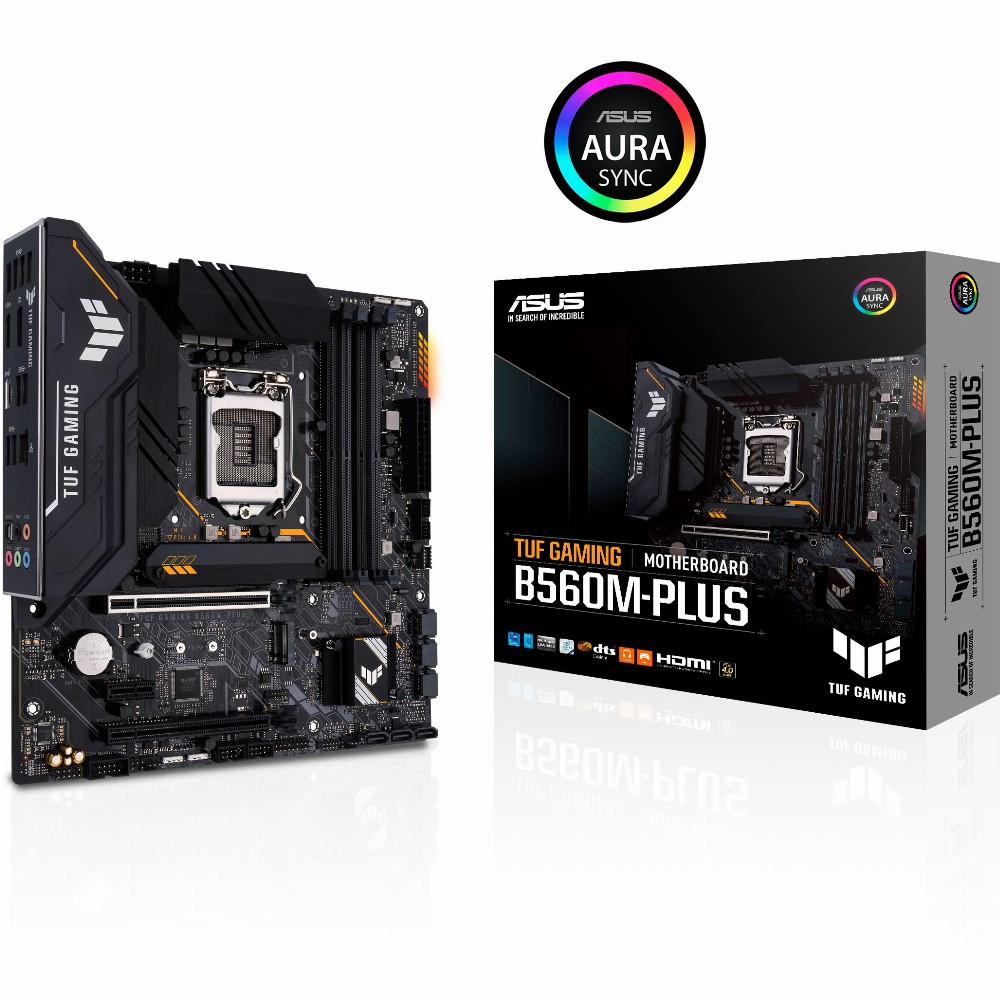

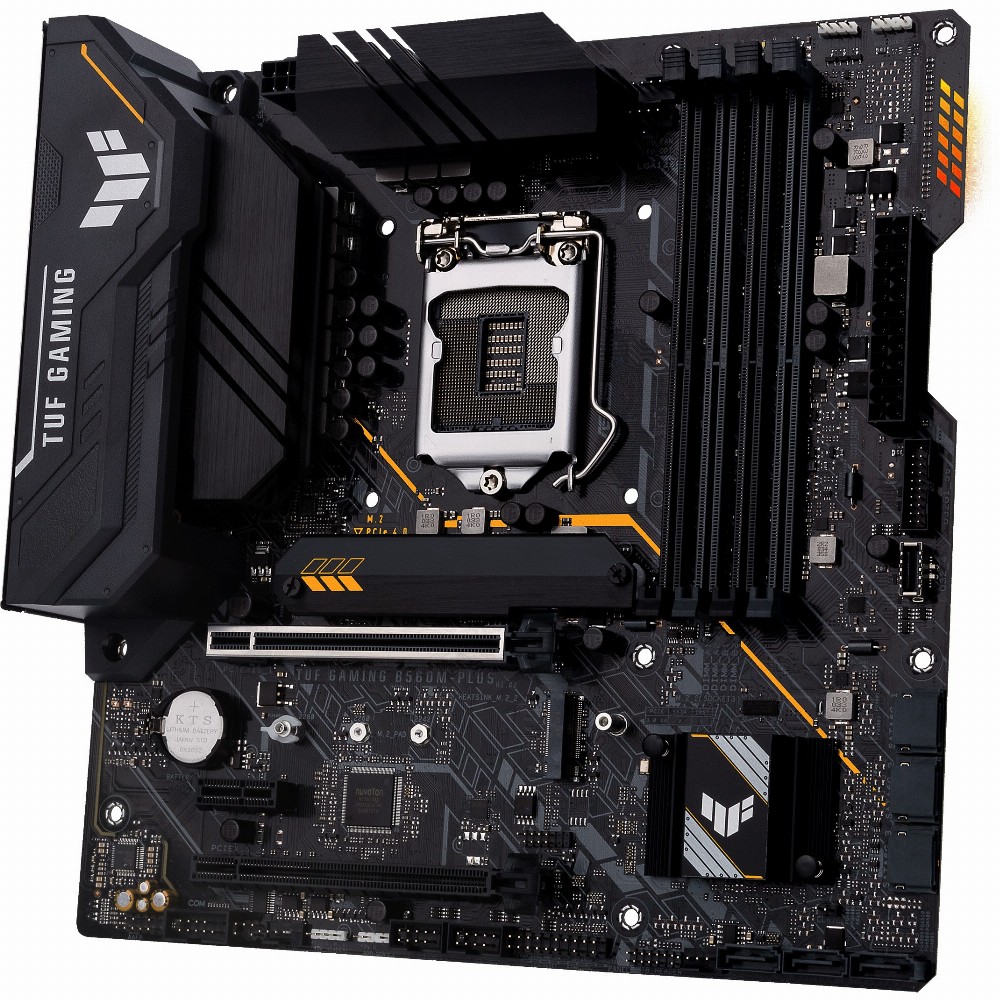

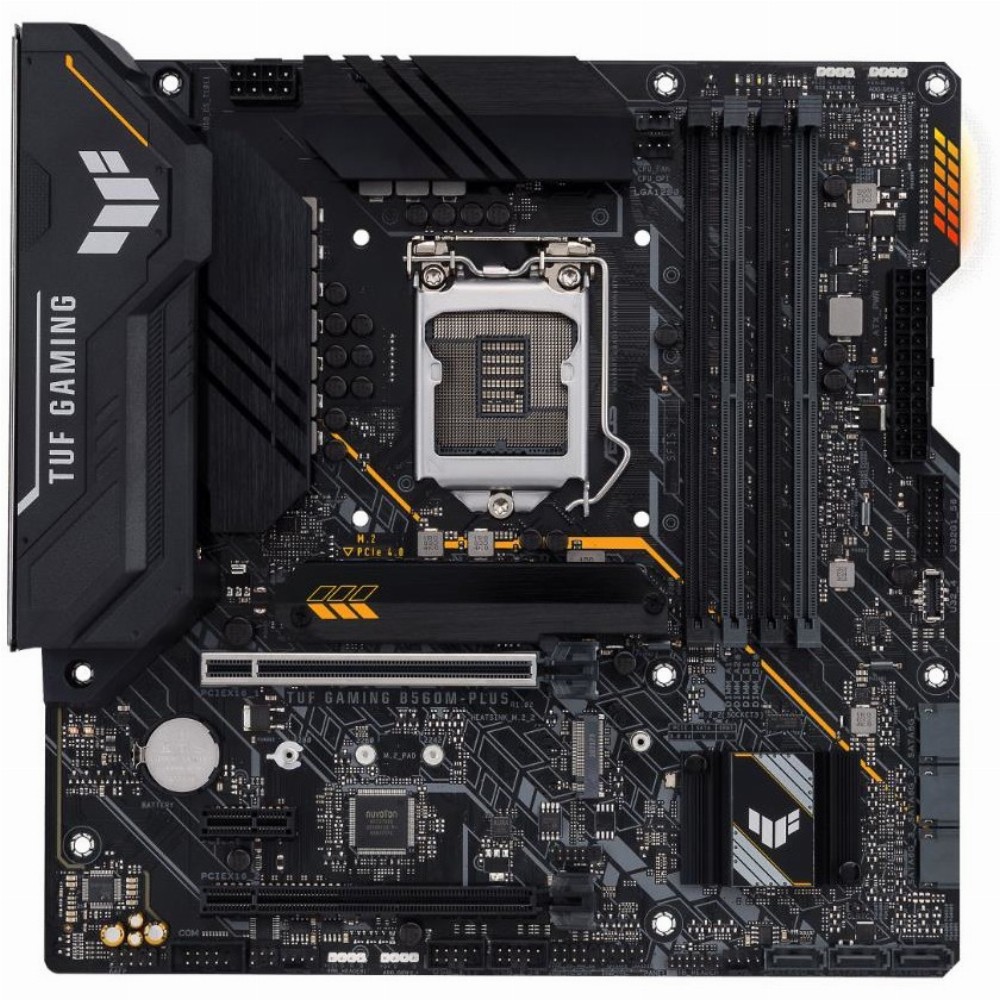

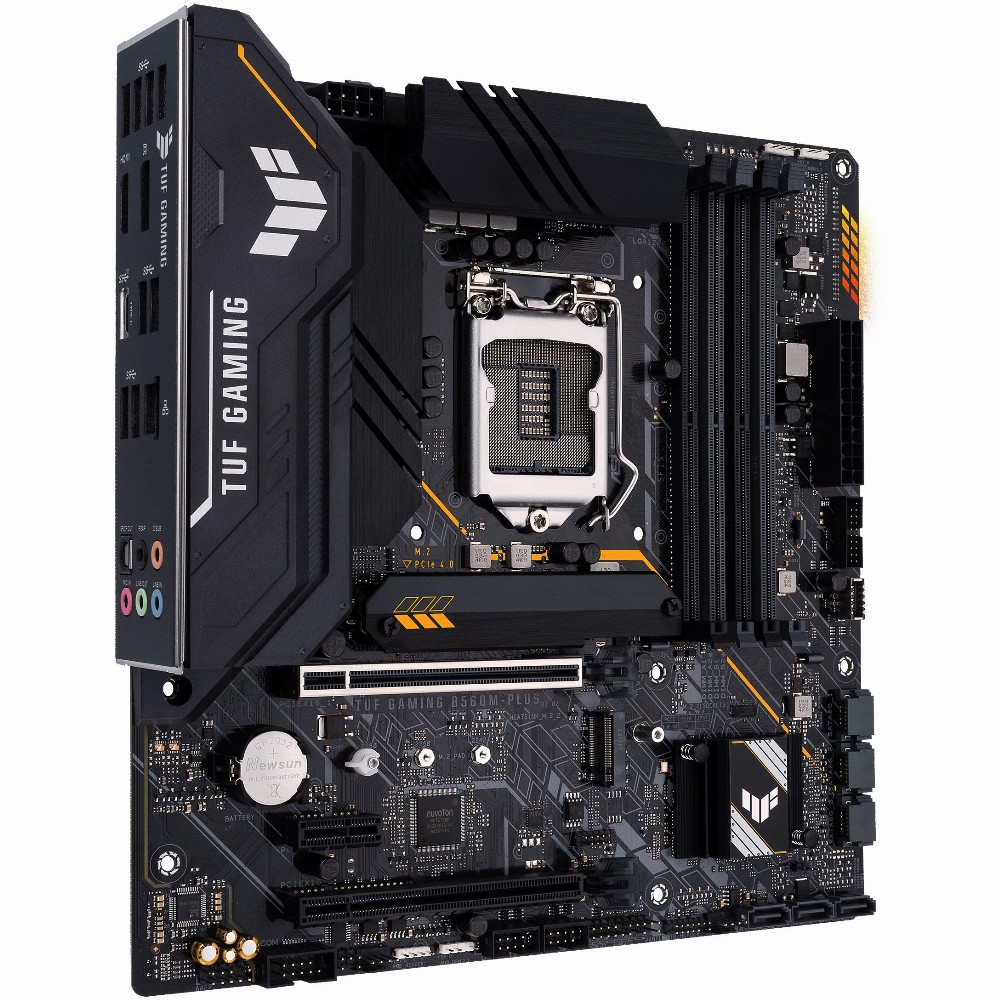

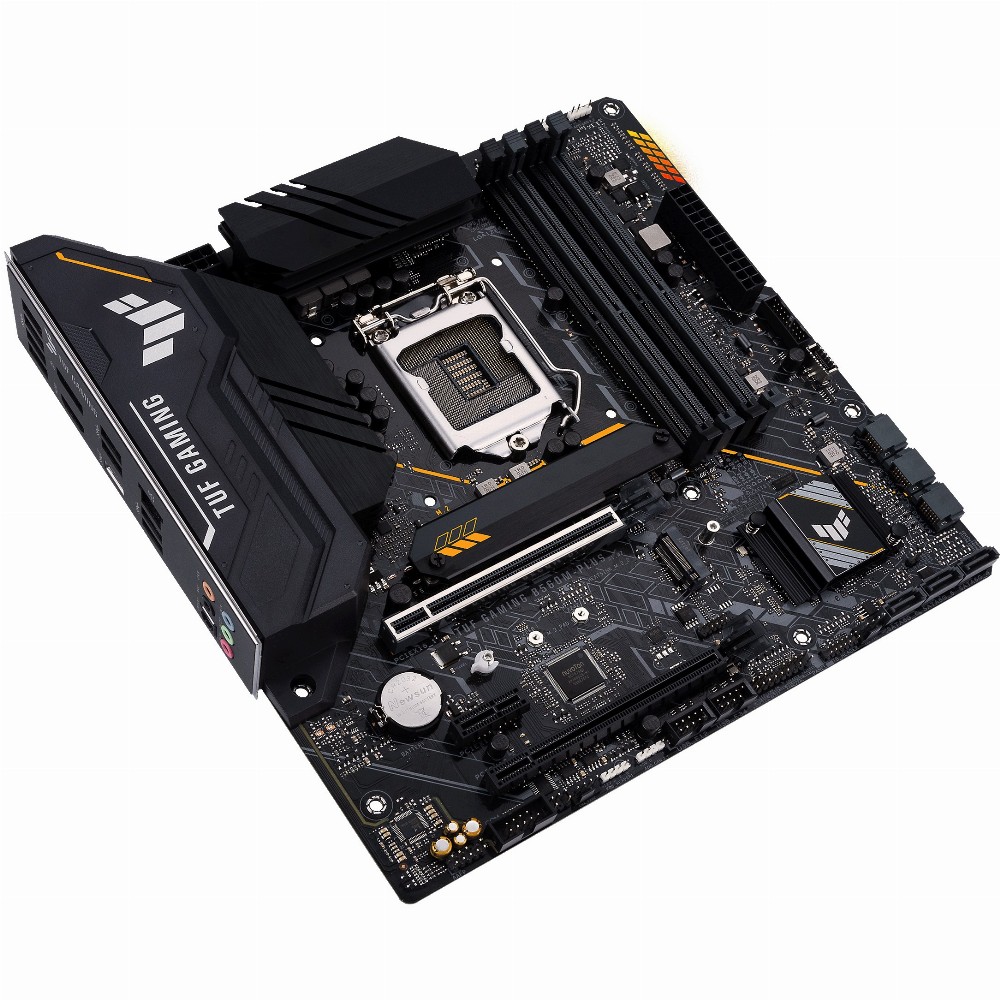

ASUS TUF GAMING B560M-PLUS, Intel, LGA 1200, Intel® Celeron®, Intel Core i5, Intel Core i7, Intel Core i9, Intel® Pentium®, DDR4-SDRAM, 128 GB, DIMM Langlebig. Stabil. Zuverlässig.
Das ASUS TUF GAMING B560M-PLUS nimmt alle wichtigen Elemente der neuesten Intel-Prozessoren und kombiniert sie mit Gaming Features und bewährter Langlebigkeit. Entwickelt mit Komponenten in Militärqualität, verbesserter Stromversorgung und einem umfassenden Kühlsystem, bietet dieses Mainboard eine grundsolide, stabile Performance für extra-lange Gaming-Marathons. Optisch präsentiert sich das TUF GAMING B560M-PLUS mit dem neuen TUF-Gaming-Logo und zurückhaltenden geometrischen Designelementen, mit denen die Zuverlässigkeit und Stabilität der TUF-Gaming-Serie reflektiert wird.
DrMOS
Das integrierte VRM auf der TUF GAMING B560-Serie verwendet 8+1 DrMOS-Leistungsstufen, die High-Side- und Low-Side-MOSFETs sowie Treiber kombinieren, um genug Leistung und Effizienz für die neuesten Intel-Core-Prozessoren der 11. Generation zu liefern.
6-Schichten PCB-Design
Mehrere PCB-Schichten leiten die Wärme von wichtigen Komponenten ab und bieten damit zusätzlichen Spielraum zum Übertakten der CPU.
ProCool-Anschlüsse
Im Vergleich zu herkömmlichen Stromanschlüssen werden die ProCool-Stecker nach strengen Spezifikationen gebaut, um einen optimalen Kontakt mit den stromführenden Kabeln des Netzteils zu gewährleisten. Die resultierende geringere Impedanz hilft dabei, Hotspot- und Steckverbindungsfehler zu vermeiden.
TUF-Spulen
Zertifizierte TUF-Spulen in Militärqualität liefern der CPU eine konstante Leistung, um die Systemstabilität zu verbessern.
TUF-Kondensatoren
Proprietäre Kondensatoren bieten eine bis zu 20% höhere Temperaturtoleranz und eine 5x längere Lebensdauer.
Optimiertes Kühldesign
1. Größerer VRM-Kühler
Ein großer, massiver Kühler mit großer Oberfläche, der die VRM und den Bereich der Spulen abdeckt, verbessert die Wärmeableitung.
Thermal-Pad
Ein hochwertiges Thermal-Pad hilft bei der Wärmeübertragung vom Induktor und der Phasenanordnung zum Kühlkörper.
2. Flexibler M.2-Kühler
Die TUF-GAMING-B560M-PLUS Serie verfügt über einen flexiblen M.2-Kühlkörper, der auf verschiedenen M.2-Steckplätzen eingesetzt werden kann und die M.2-SSD auf optimaler Betriebstemperatur hält – für gleichbleibende Leistung und Zuverlässigkeit.
PCIe 4.0 M.2 (bis zu 64Gbit/s)
Die Mainboards der TUF-GAMING-B560-Serie verfügen über M.2-Steckplätze mit PCIe-4.0-Unterstützung für einen unglaublichen Performance-Boost.
USB 3.2 Gen 1 Typ-C
Für den Einsatz in High-End-Systemen mit vielen Peripheriegeräten stehen zahlreiche USB-Schnittstellen zur Verfügung, darunter ein Typ-C™-Anschluss auf der Rückseite mit extrem schneller USB-3.2-Gen-1-Konnektivität für kompatible Geräte.
Thunderbolt-4-Unterstützung
Die TUF-GAMING-B560M-PLUS-Serie bietet Thunderbolt-4-Unterstützung über einen Onboard-Header. Mit der neuesten, von Intel zertifizierten ASUS ThunderboltEX 4-Erweiterungskarte erreichen die Mainboards der TUF GAMING B560M-PLUS-Serie bidirektionale Übertragungsgeschwindigkeiten von bis zu 40Gbit/s über ein einziges Kabel. Außerdem verfügt diese Karte über eine Daisy-Chain-Funktion für den Anschluss mehrerer Bildschirme und unterstützt Displays mit einer Auflösung von bis zu 8K. Zusätzlich kann der Anschluss bis zu 100 Watt Leistung zum Schnellladen von Geräten bereitstellen.
Sicherer Zusammenbau
Die TUF GAMING Alliance ist eine Zusammenarbeit zwischen ASUS und renommierten Herstellern von PC-Komponenten, um maximale Kompatibilität mit einer großen Auswahl an PC-Gehäusen, Netzteilen, CPU-Kühlern, Speicherkits und vielen anderen Teilen zu gewährleisten. Da regelmäßig neue Partnerschaften und Komponenten hinzugefügt werden, wächst die TUF Gaming Alliance auch in Zukunft immer weiter.
SafeSlot Core+
SafeSlot Core+ ist der ASUS-exklusive PCIe-Slot, der mit einer einteiligen Edelstahlkonstruktion verstärkt ist und so den Steckplatz gegen Beschädigungen absichert. Die Metallabdeckung ist durch Haken fest mit dem Steckplatz verbunden und die gesamte Anordnung mit verstärkten Lötpunkten fest auf der Leiterplatte verankert, um eine sichere Basis für schwere Grafikkarten zur Verfügung zu stellen.
M.2 Q-Latch
Der innovative Q-Verschluss ermöglicht den einfachen Ein- und Ausbau einer M.2-SSD ohne spezielles Werkzeug. Das Design nutzt einen einfachen Verriegelungsmechanismus, um die M.2-SSD zu sichern und macht herkömmliche Schrauben überflüssig.
Exklusives 2,5-Gigabit-Ethernet
Das integrierte 2,5Gbit/s-Netzwerk beschleunigt deine LAN-Verbindung deutlich und verbessert die Bandbreite um das bis zu 2,5-fache. Du kannst dieses Netzwerk-Upgrade mit deinem vorhandenen LAN-Kabel nutzen, um flüssig und ohne Lags zu Spielen, hochauflösende Videos ohne Wartezeit zu streamen und von schnelleren Datenübertragungen zu profitieren.
Two-Way AI Noise Cancelation
Dieses Utility nutzt eine umfangreiche Deep-Learning-Datenbank, um Hintergrundgeräusche des Mikrofons und eingehende Audiosignale zu reduzieren und gleichzeitig die gesprochenen Stimmen zu erhalten. Auf diese Weise werden störende Tastaturgeräusche, Mausklicks und andere Umgebungsgeräusche entfernt, damit du beim Spielen oder Anrufen kristallklar hören kannst und verstanden wirst. ASUS TUF GAMING B560M-PLUS. Prozessorhersteller: Intel, Prozessorsockel: LGA 1200, Kompatible Prozessoren: Intel® Celeron®, Intel Core i5, Intel Core i7, Intel Core i9, Intel® Pentium®. Unterstützte Arbeitsspeicher: DDR4-SDRAM, RAM-Speicher maximal: 128 GB, Arbeitsspeicher Typ: DIMM. Unterstützte Speicherlaufwerk-Schnittstellen: M.2,SATA, Unterstützte Speicherlaufwerke: HDD & SSD. Maximale Auflösung: 4096 x 2304 Pixel. USB-Stecker: USB Typ-A, USB Typ-C Prozessor
Prozessorhersteller: Intel
Prozessorsockel: LGA 1200
Kompatible Prozessoren: Intel® Celeron®, Intel Core i5, Intel Core i7, Intel Core i9, Intel® Pentium®
Maximale Anzahl an SMP-Prozessoren: 1
Speicher
Unterstützte Arbeitsspeicher: DDR4-SDRAM
Anzahl der Speichersteckplätze: 4
RAM-Speicher maximal: 128 GB
Arbeitsspeicher Typ: DIMM
Speicherkanäle: Dual-channel
Ohne ECC: Ja
Unterstützte Arbeitsspeichergeschwindigkeit: 2133,2400,2666,2800,2933,3200,3466,3600,3733,4000,4266,4400,4600,4800,5000 MHz
Speicher-Controller
Unterstützte Speicherlaufwerk-Schnittstellen: M.2,SATA
Unterstützte Speicherlaufwerke: HDD & SSD
Anzahl der unterstützten Speicherlaufwerke: 8
Grafik
Maximale Auflösung: 4096 x 2304 Pixel
Interne E/A-Anschlüsse
Anzahl USB 2.0 Schnittstellen: 2
USB 3.2 Gen 1 (3.1 Gen 1) Anschlüsse: 3
SATA III Anschlüsse: 6
Front Panel Audiostecker: Ja
ATX Stromstecker (24-pol.): Ja
Zahl der EATX Energie Stecker: 1
CPU Ventilatorstecker: Ja
Zahl der Chassisventilatorstecker: 2
Chassis Intrusion Stecker: Ja
Anzahl Molex Anschlüsse 4pin: 4
EPS Stromstecker (8-pin): Ja
Zahl der COM Stecker: 1
Thunderbolt-Stiftleisten: 1
12-V-Stromanschluss: Ja
RGB-LED-Stiftleiste: Ja

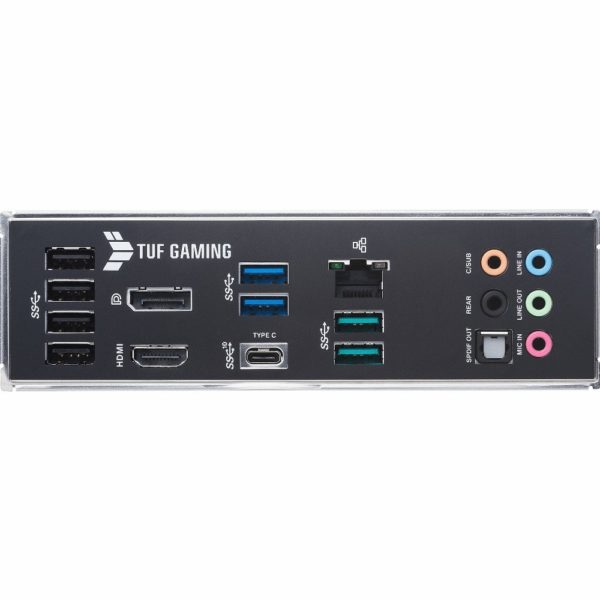

E/A-Anschlüsse auf der Rückseite
Anzahl USB 2.0 Anschlüsse: 4
Anzahl USB 3.2 Gen 1 (3.1 Gen 1) Typ-A Ports: 2
USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Steckplätze vom Typ C: 1
USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Steckplätze vom Typ A: 2
Anzahl Ethernet-LAN-Anschlüsse (RJ-45): 1
Anzahl HDMI-Anschlüsse: 1
HDMI-Version: 2.0
Anzahl DisplayPort Anschlüsse: 1
DisplayPorts-Version: 1.2
Mikrofon-Eingang: Ja
S/PDIF-Ausgang: Ja
USB-Stecker: USB Typ-A, USB Typ-C
Netzwerk
WLAN: Nein
Eingebauter Ethernet-Anschluss: Ja
Ethernet Schnittstellen Typ: 2.5 Gigabit Ethernet
Merkmale
Komponente für: PC
Motherboardformfaktor: micro ATX
Motherboard Chipsatz Familie: Intel
Motherboard Chipsatz: Intel B560
Energiequelle: ATX
Anzahl der Befestigungsbohrungen: 8
Unterstützt Windows-Betriebssysteme: Windows 10 x64
Erweiterungssteckplätze
PCI-Express x1 (Gen 3.x)-Anschlüsse: 1
PCI-Express x16 (Gen 3.x)-Anschlüsse: 1
PCI Express x16-Steckplätze (Gen 4.x): 1
Anzahl der M.2 (M)-Steckplätze: 2
BIOS
BIOS-Typ: UEFI AMI
BIOS-Speichergröße: 128 Mbit
Clear CMOS-Jumper: Ja
Gewicht und Abmessungen
Breite: 244 mm
Tiefe: 244 mm
Lieferumfang
Mitgelieferte Kabel: SATA
